技 術 參 數 和 性 能

閥 體

型 式 直通單座鑄造球型閥

公稱通徑 40、50、65、80、100、125、150、200mm

公稱壓力

ANSI 125、150、300

JIS10、16、20K

PN1.6、4.0MPa

連接型式

法蘭連接：FF、RF、RJ、LG、MFM

法蘭標準：JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa） ANSI B16.5-1981、HG20594-97、HG20618-97等

焊接連接：

嵌接焊SW（40～50mm)

對接焊BW（65～200mm)

材 料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)等

上 閥 蓋 波紋管密封：－45～＋350℃

壓蓋型式 螺栓壓緊式

填 料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式 單座柱塞型閥芯

流量特性 高容量流量特性

金屬閥座：等百分比特性（%C）和線性特性（LC） 軟 閥 座：等百分比特性（%T）和線性特性（LT）

高精度流量特性

金屬閥座：等百分比特性（%CＦ）和線性特性（LCＦ） 軟 閥 座：等百分比特性（%TＦ）和線性特性（LTＦ）

材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等

波紋管材料

執行機構

型 式

1Cr18Ni9Ti、1Cr18Ni12Mo2Ti

HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構

膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍 20～100、80～240kPa（HA型），190～350、190～400kPa（VA6型）

供氣壓力 140～400kPa（HA型）、400～500kPa（VA6型）

氣源接口 Rc1/4"

環境溫度 －30～＋70℃

閥作用型式 用正作用或反作用執行機構實現閥的氣—關式或氣—開式

附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等性 能

泄 漏 量 金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104－1976 Ⅳ級

軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104－1976 Ⅵ級回 差 帶定位器：小于全行程的3%

不帶定位器：小于全行程的5% 基本誤差 帶定位器：小于全行程的±3%

不帶定位器：小于全行程的±11%

注：采用標準的V型聚四氟乙烯填料

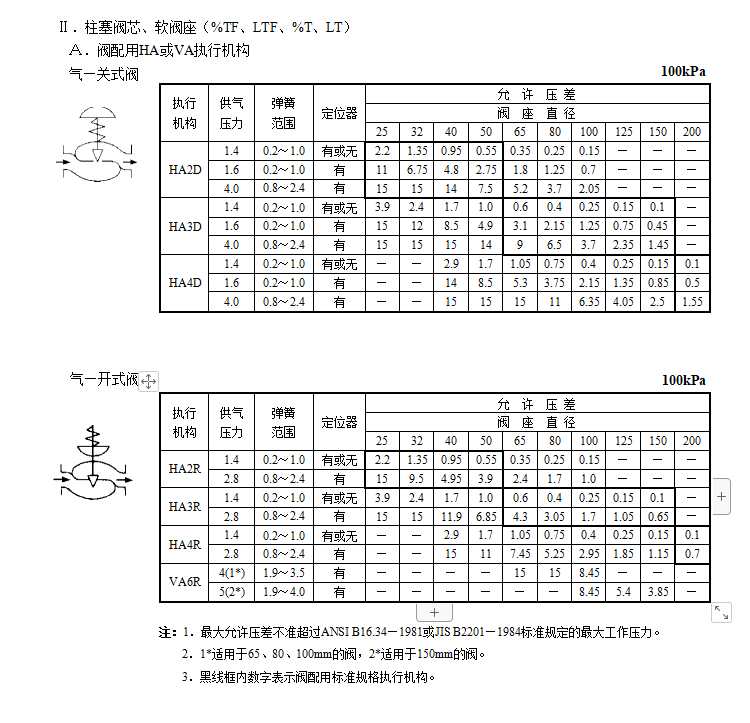

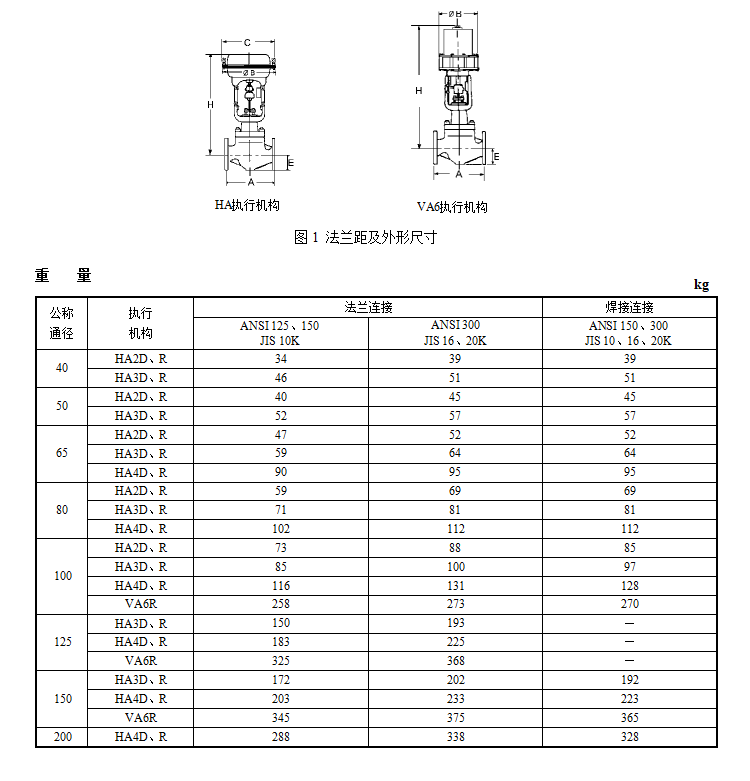

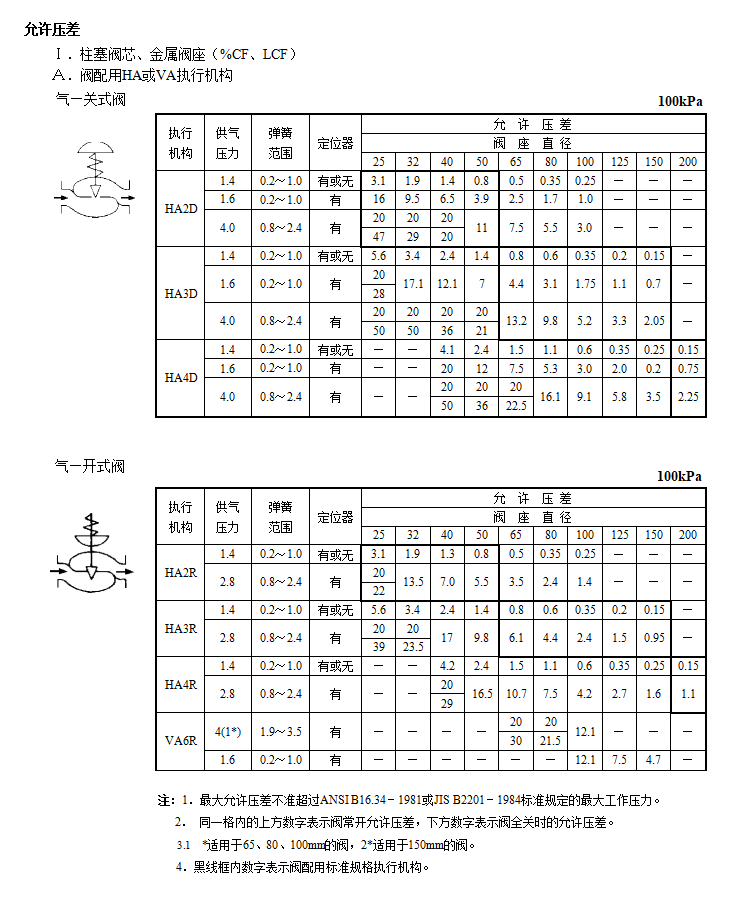

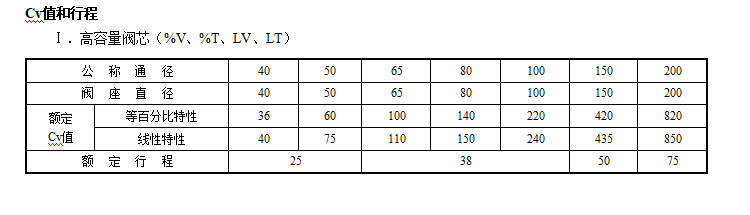

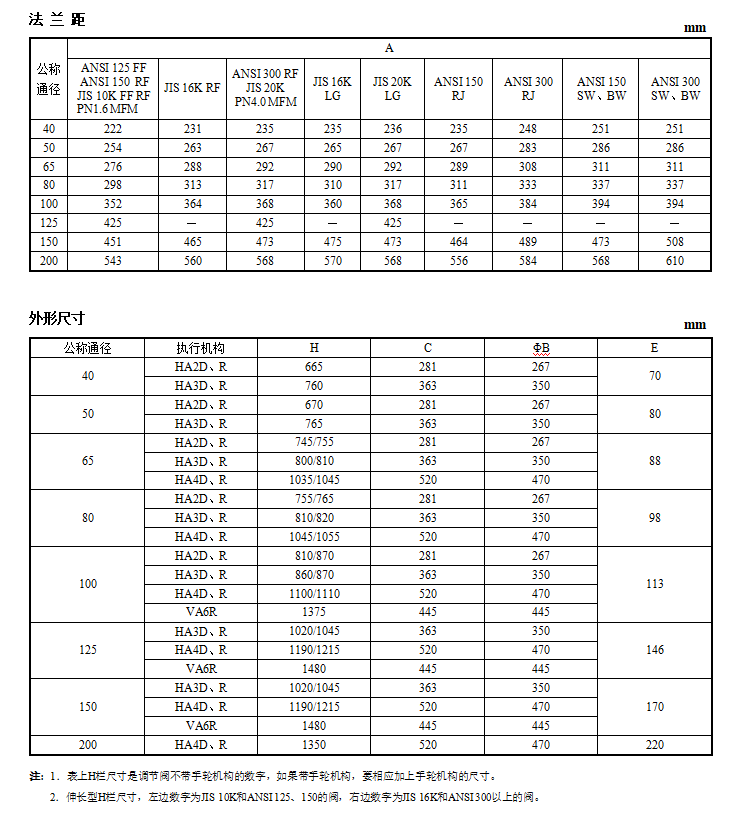

可調范圍 50∶1
