技 術 參 數 和 性 能

閥 體

型 式

角型鑄造球型閥

公稱通徑

40、50、80、100、150、200mm

公稱壓力

ANSI 900、1500、2500

JIS 63K

連接型式

法蘭連接：RF、RJ

法蘭標準：JIS B2201-1984、ANSI B16.5-1981等

焊接連接：

嵌接焊SW（40~80mm）

對接焊BW（80~200mm）

材 料 碳鋼（ZG230-450）、CrMo鋼、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、 )等

上 閥 蓋

常溫型（P）：－5～＋230℃

伸長Ⅰ型（EⅠ）： ＋230～＋566℃

注：工作溫度不準超過各種材料的允許范圍。壓蓋型式 螺栓壓緊式

填 料 石棉編織填料閥內組件

閥芯型式

金屬閥座的壓力平衡結構

流量特性

等百分比特性（%V）和線性特性（LV）

材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等

執行機構

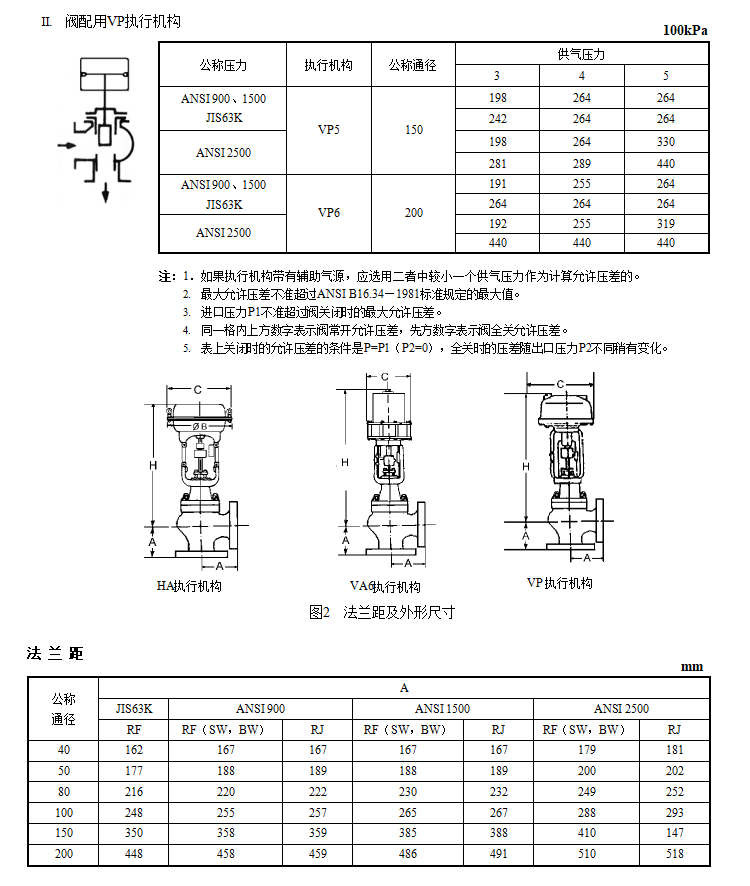

型 式 HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構

膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍 80～240kPa（HA型），190～350、190～400kPa（VA6型）

供氣壓力 280～400kPa（HA型），400～500kPa（VA6型），300～500kPa（VP型）

氣源接口 Rc1/4"

環境溫度 －30～＋70℃

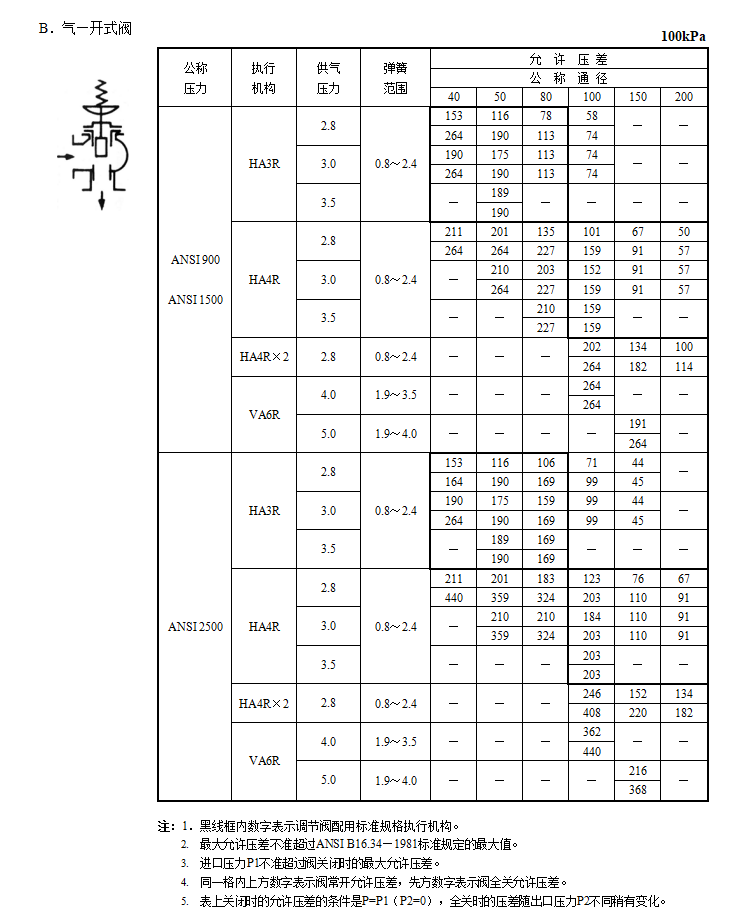

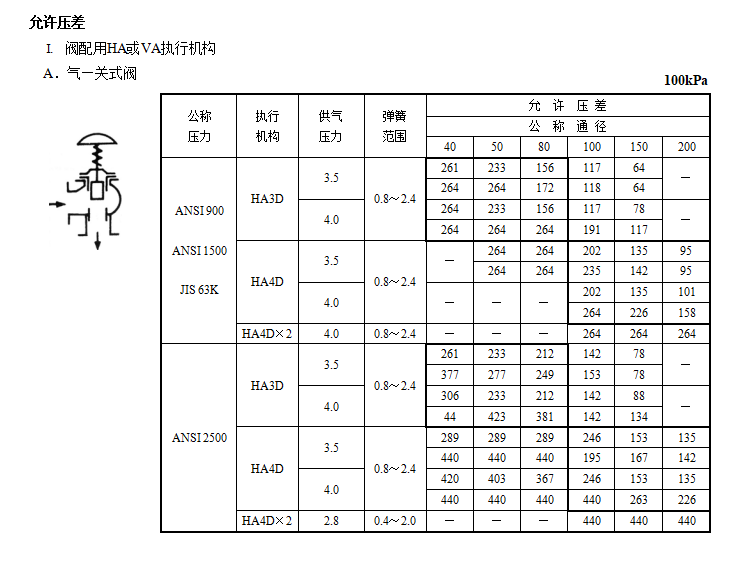

閥作用型式 用正作用或反作用執行機構實現閥的氣—關式或氣—開式

附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性 能

泄 漏 量

金屬閥座：小于閥額定容量的0.1%，符合ANSI B16.104—1976III 級

回 差

帶定位器：小于全行程的1% 基本誤差

帶定位器：小于全行程的±1%

注：采用標準的V型聚四氟乙烯填料

可調范圍 50∶1
