技術參數和性能

閥體

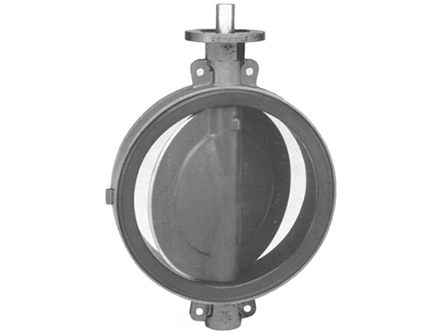

型式 扁平式鑄造閥體

公稱通徑 80～1000mm JIS2K

公稱壓力 （450～1000mm）

       JIS5K（80～400mm）

       JIS10K（80～550mm）

連接型式 無法蘭式（法蘭對夾式）

材料

鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

閥內組件

閥板轉角 0～60°

閥板材料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

旋轉軸材料 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、2Cr13

軸承材料  聚四氟乙烯：70℃；1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、青銅：150℃；無油潤滑軸承：250℃

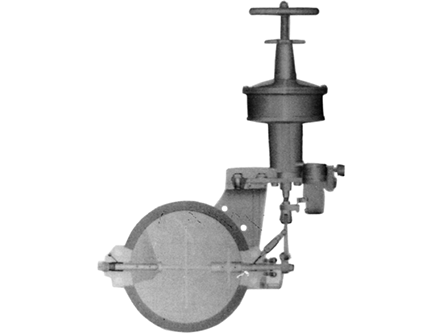

執行機構

型 式   帶有彈簧的GOM執行機構（正作用）

彈簧范圍 20～100kPa

供氣壓力  140kPa

氣源接口  Rc1/4"

環境溫度 0～＋70℃

閥作用型式 根據執行機構與旋轉軸之間鍵連接位置不同，可實現閥的氣—關式或氣—開式

附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性 能

回差帶定位器：小于全行程的1%

基本誤差帶定位器：小于全行程的±1%

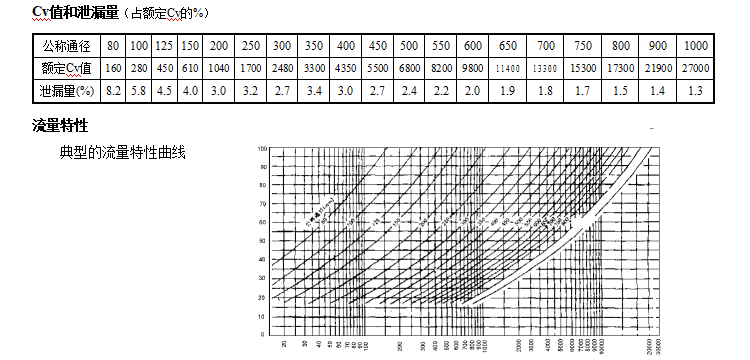

可調范圍 20∶1
